Construisez, activez et validez un projet portable de groupe frigorifique.
Utilisez un seul projet .modbussim pour composer les compresseurs, circuits, économiseurs, confirmation d’eau, E/S, protocoles, alarmes et surveillance sans dupliquer les vues logiques fixes.
Guide détaillé d’intégration et d’essai
Téléchargez le guide Word pour la préparation sur site, les fichiers, la migration, l’affectation E/S, les trois installations de référence et la liste de validation.
Télécharger le guide WordRespecter l’ordre du workflow
Sélectionnez d’abord les modules E/S et les compresseurs. Démarrez la communication et confirmez les points Live System. Ouvrez ensuite Configurer l’installation, appliquez la topologie au brouillon, compilez, examinez et activez, exécutez l’installation puis validez-la dans le Moniteur de qualité.
Utiliser Live System comme source
L’assistant lit le nombre de compresseurs actifs, le modèle, le réfrigérant et le comportement. Corrigez tout comportement ou dispositif manquant avant la synchronisation ; des compresseurs identiques doivent être résolus de façon cohérente sauf remplacement volontaire par unité.

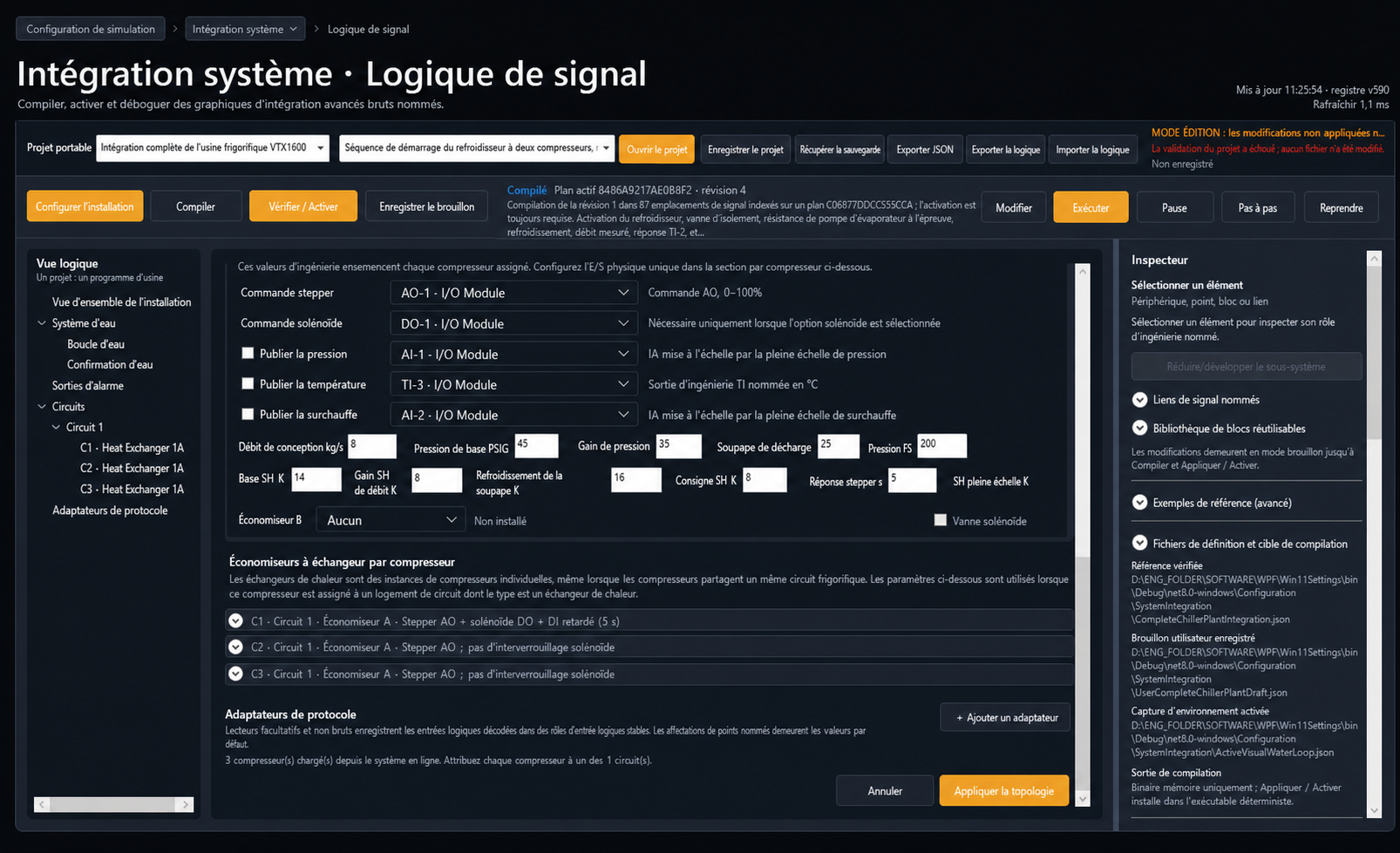

Composer la topologie de l’installation
Affectez jusqu’à huit compresseurs à huit circuits frigorifiques. Ajoutez des économiseurs à ballon flash partagés par circuit, ou affectez un économiseur à échangeur séparément à chaque compresseur. Les modules optionnels de pompe, d’eau, d’alarme et de protocole n’apparaissent que s’ils sont configurés.
Affecter les E/S physiques aux rôles logiques
Associez chaque rôle logique à un canal exact, par exemple DI-1, AI-2, AO-1 ou DO-1, sur l’instance de module E/S sélectionnée. La confirmation d’eau peut utiliser une preuve numérique, un débit analogique ou les deux ; seuils, délai de validation et action en cas d’échec appartiennent au projet portable.
Configurer le comportement des économiseurs
Un ballon flash appartient à l’emplacement A ou B du circuit et utilise une régulation de niveau par débit massique. Un échangeur appartient au compresseur affecté et peut utiliser une sortie pas à pas, un solénoïde inter-étage optionnel, des entrées pression/température, une surchauffe calculée et un délai de preuve modifiable.
Compiler et activer en sécurité
Appliquer la topologie ne modifie que le brouillon. La compilation vérifie les références, les E/S requises, les affectations, les unités et les limites. Examinez la révision compilée et son empreinte avant l’activation. Le plan en cours reste inchangé si la validation ou la migration échoue.
Lire les tendances comme preuves
Le Moniteur de qualité aligne commandes, preuves, réponses, limites, alarmes et signaux de circuit/économiseur sur un axe temporel normalisé. Démarrez une session nommée, comparez les plages configurées aux points actifs, notez les écarts et exportez le rapport.
Valider les exemples et transférer un projet client
Utilisez comme bases l’installation refroidie par eau avec ballon flash, l’installation refroidie par air à un circuit avec échangeurs et l’installation refroidie par air à deux circuits. Pour le support, envoyez le .modbussim, le .modbustest correspondant, le rapport, les captures, la version, la carte E/S et les résultats attendu/réel — jamais d’identifiants.
Intégration, simulation et essais
Sélectionnez une image superposée pour placer cette étape localisée au premier plan.
