Testez la commande externe de compresseurs CVC avec Modbus TCP ou RTU. Demandez l'accès à l'installateur et une licence d'essai depuis la page Télécharger.
Plateforme éditable de simulation de systèmes CVC

Modélisez le comportement système que votre contrôleur doit piloter.

Configurez l’installation, les échanges de protocole, le comportement des équipements et le plan de test dans un parcours de projet portable, puis validez un automate ou contrôleur externe avant la mise en service.

Topologie d’installation et Signal Logic éditables
Échanges Modbus TCP / RTU côté automate
Comportement configurable des équipements et compresseurs
Plans Plant Test associés et preuves durables
Capacités système

Configurez l’installation, l’interface du contrôleur et les preuves de test dans un seul projet.

Chaque capacité partage le contexte du système actif afin que les échanges automate, le comportement simulé et les résultats Plant Test restent alignés de la configuration à la revue.

System Integration éditable

Composez les modules connectés, les rôles de points, les paramètres et la Signal Logic, puis compilez et activez explicitement le comportement système approuvé.

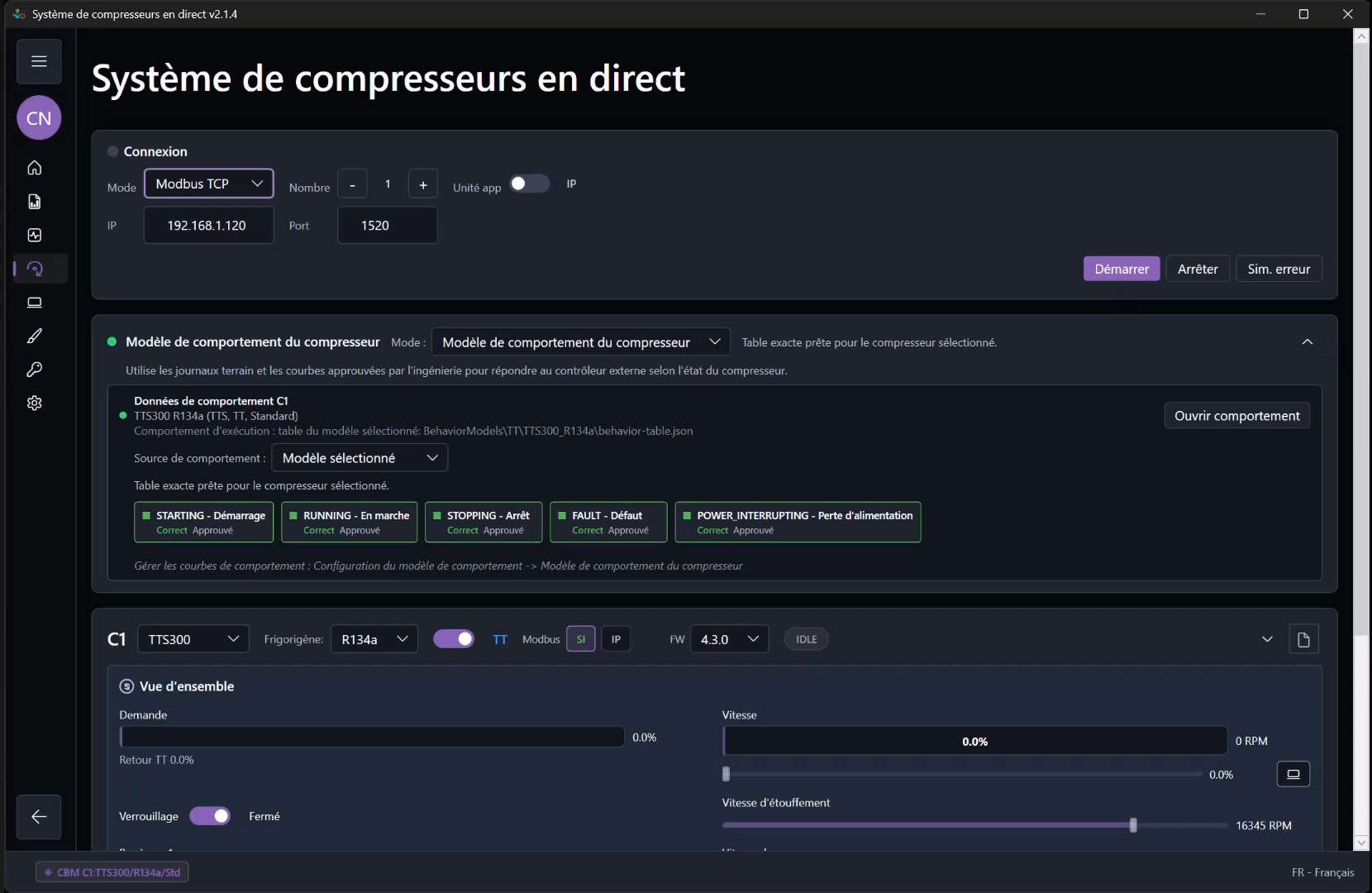

Échanges de protocole côté automate

Configurez les canaux Modbus TCP/RTU, les points de terminaison, les Unit IDs, les tables de registres et les lectures et écritures du contrôleur externe.

Comportement adaptable des équipements

Configurez la réponse des compresseurs et équipements à partir des modèles, données de comportement, cartes et paramètres d’ingénierie disponibles.

Conception système modulaire

Réutilisez les instances d’équipement, ports de modules connectés, rôles logiques et modules personnalisés préservés pour correspondre au projet.

Plans Plant Test

Associez le projet actif, exécutez des phases et stimuli temporisés, évaluez des critères mesurables et conservez des résultats clairs.

Preuves durables

Conservez l’instantané du plan, les données échantillonnées, les événements, les résultats, le rapport et le contexte de configuration pour la revue.

Workflow intégré du produit

Définissez, activez et testez le même projet de système CVC.

Suivez quatre étapes contrôlées afin que le contrôleur externe, le comportement système actif et les preuves Plant Test restent liés à une configuration approuvée.

01

Définir les appareils et points de terminaison

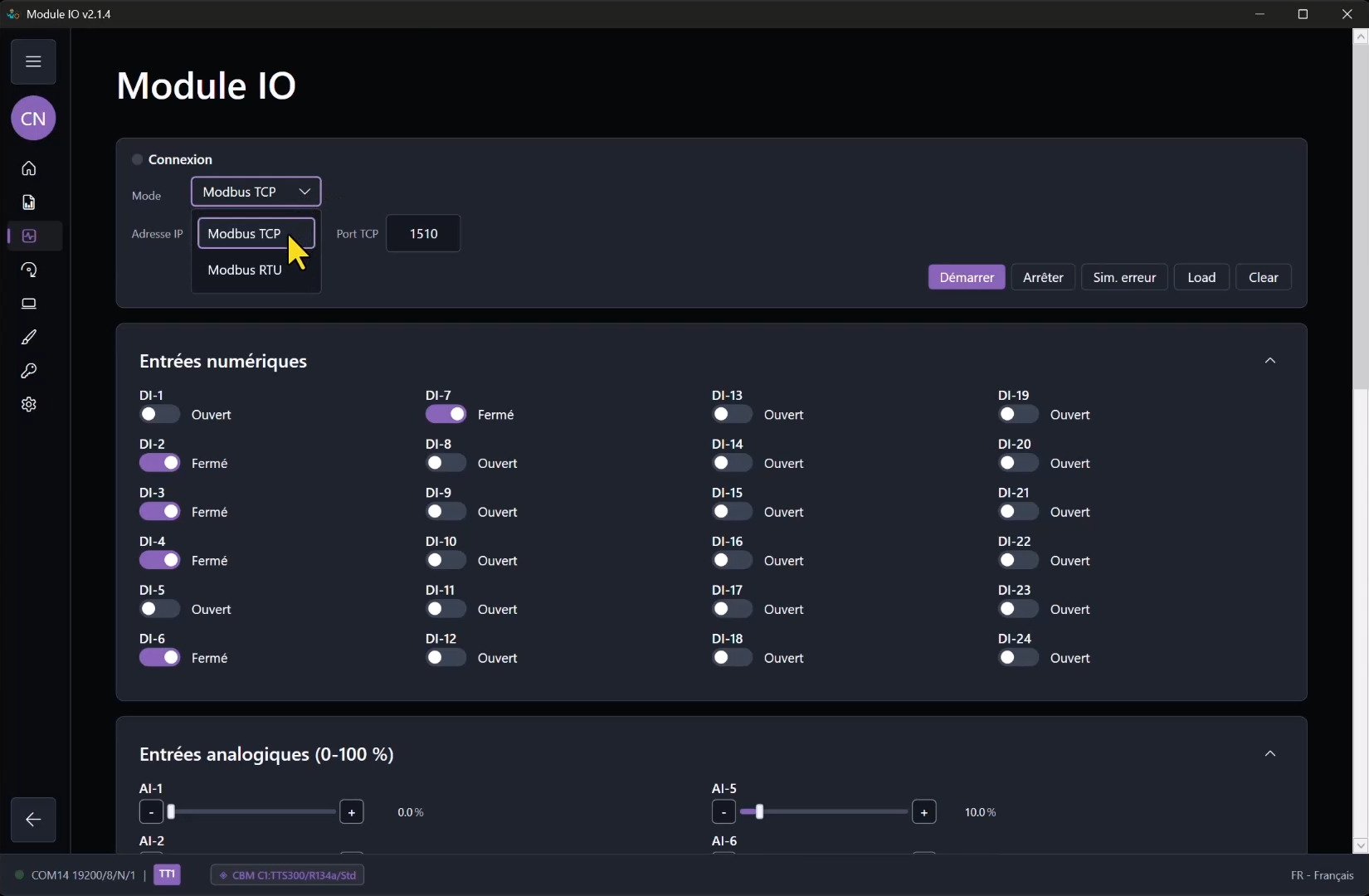

Configurez équipements et modules E/S, canaux Modbus TCP/RTU, points de terminaison, Unit IDs, tables de registres et accès du contrôleur externe.

02

Configurer le système CVC modulaire

Connectez compresseurs, circuits, boucles d’eau, économiseurs, pompes, tours, E/S auxiliaires, rôles de points, paramètres et Signal Logic éditable.

03

Appliquer la topologie → Compiler → Revoir/Activer

Appliquez la topologie prévue, compilez le candidat, examinez les mappages et contrôles d’appartenance, puis activez explicitement le comportement approuvé.

04

Exécuter le plan Plant Test et exporter les preuves

Exécutez le plan .modbustest associé avec ses phases temporisées et critères mesurables, puis conservez tendances, événements, résultats et rapport de preuves.

Conception modulaire et multi-contrôleur

Adaptez une installation modulaire à ses interfaces de contrôle.

Utilisez plusieurs instances de points de terminaison, d’Unit ID, de modules E/S et de modules d’installation pour représenter les interfaces de contrôle et les groupes d’équipements requis par le projet. Ajustez les mappages et la logique des modules sans figer le modèle système dans le code du contrôleur.

Instances de points de terminaison et d’Unit IDInstances de modules E/S affectéesGroupes de modules d’installation réutilisables
Ouvrir le guide System IntegrationLiaison des canaux, propriété des sorties et activation contrôlée
Workflow d’essai de machine externe

Surfaces en thème sombre pour les essais de machine externe et d’intégration système.

Configurez la topologie réelle, examinez Signal Logic et validez l’intégrité dans le même projet portable. Sélectionnez une image pour avancer cette étape.

Couverture des essais intégrés

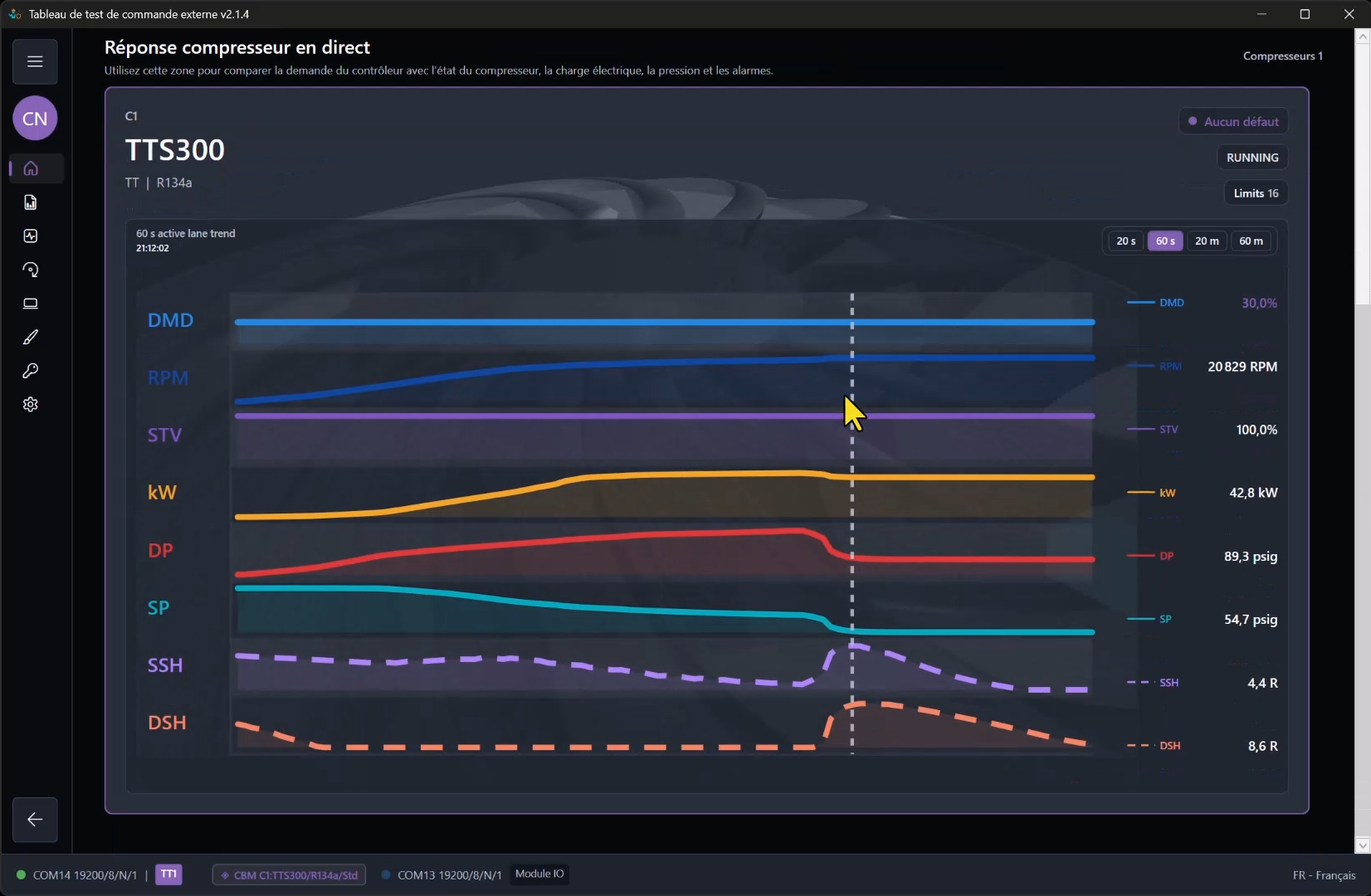

Validez une chaîne continue, de la commande du contrôleur à la réponse de la machine.

Le modèle de comportement sélectionné pilote l’installation active complète ; chaque commande, preuve, limite et réponse mesurée reste traçable.

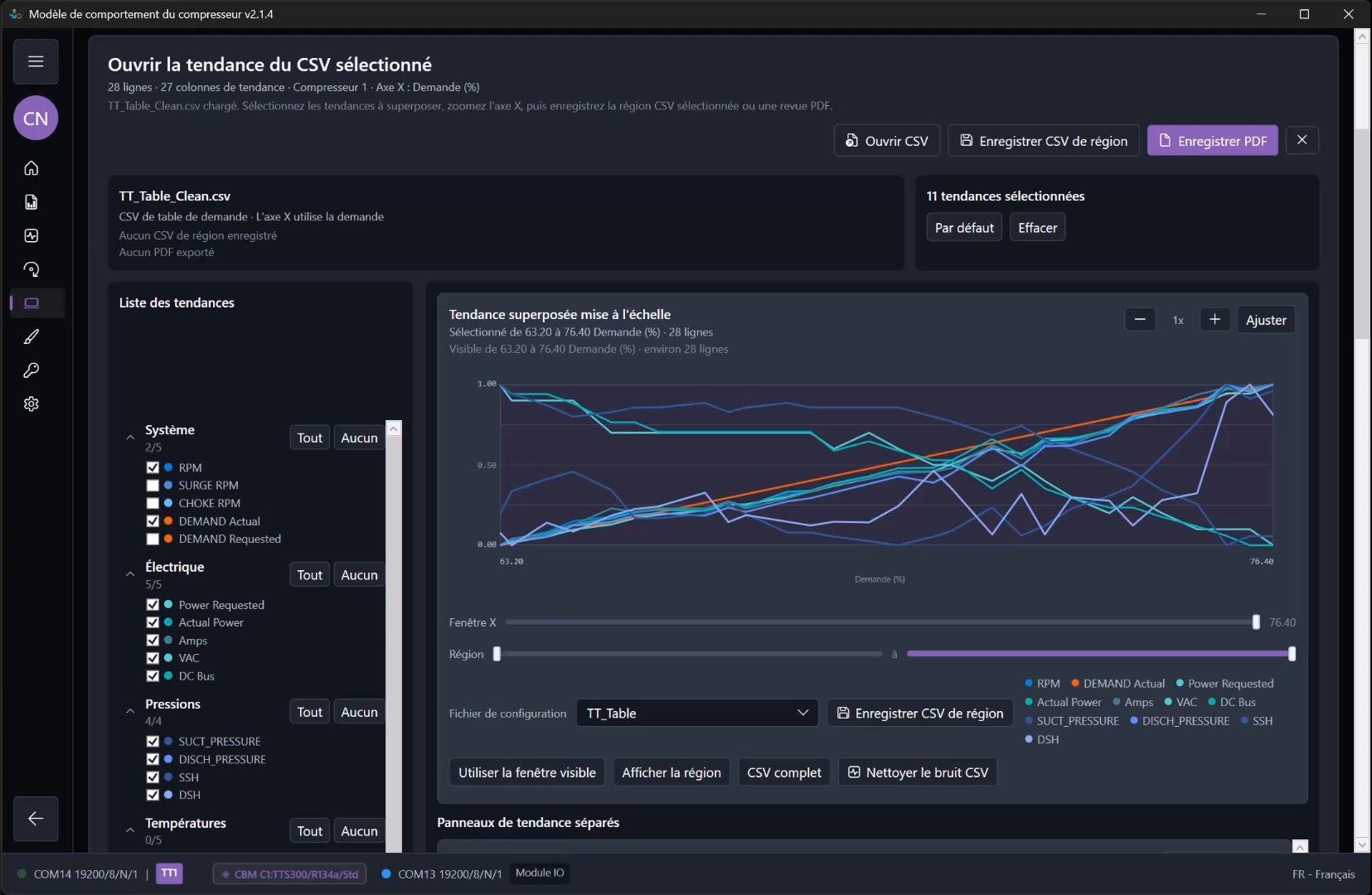

Comportement et limites de fonctionnement

Validez capacité, RPM, pressions, puissance, températures, avertissements, arrêts, transitions et récupération du modèle sélectionné.

Appartenance des signaux et temporisation

Vérifiez sorties contrôleur, retours terrain simulés, preuve d’eau, vannes auxiliaires, économiseurs, délais et conversions d’unités.

Intégrité système et preuves

Comparez plages et voies temporelles attendues avec tendances, événements, alarmes et rapport exporté.

Vérification intégrée

Inspectez la Signal Logic active, puis prouvez l’intégrité du système.

Ces deux vues d’ingénierie sont utilisées après la configuration et avant la publication.

Inspection de Signal Logic

Inspection de Signal Logic

Examinez chemins compilés, transformations E/S nommées, logique active et appartenance exacte des sorties.

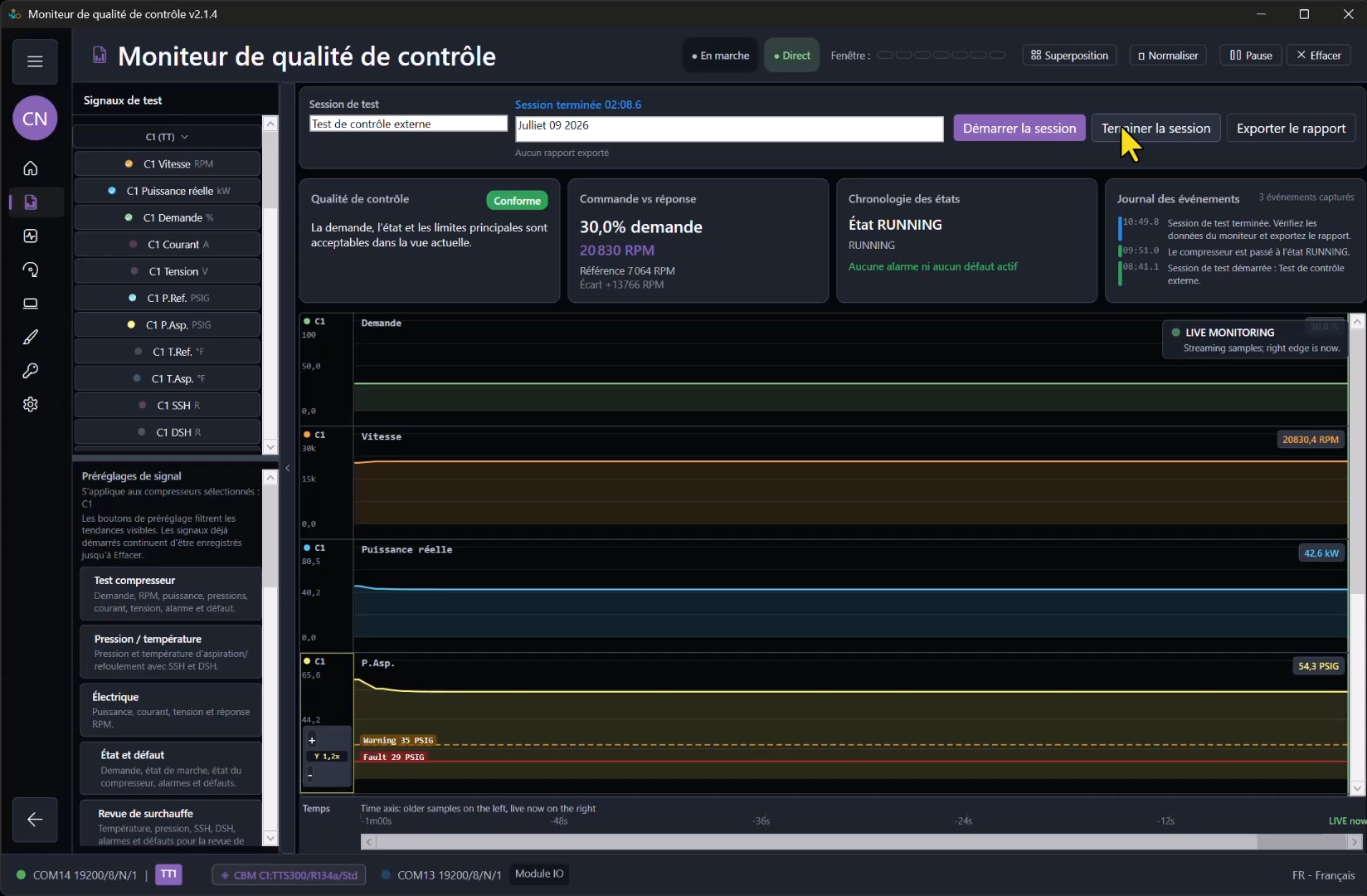

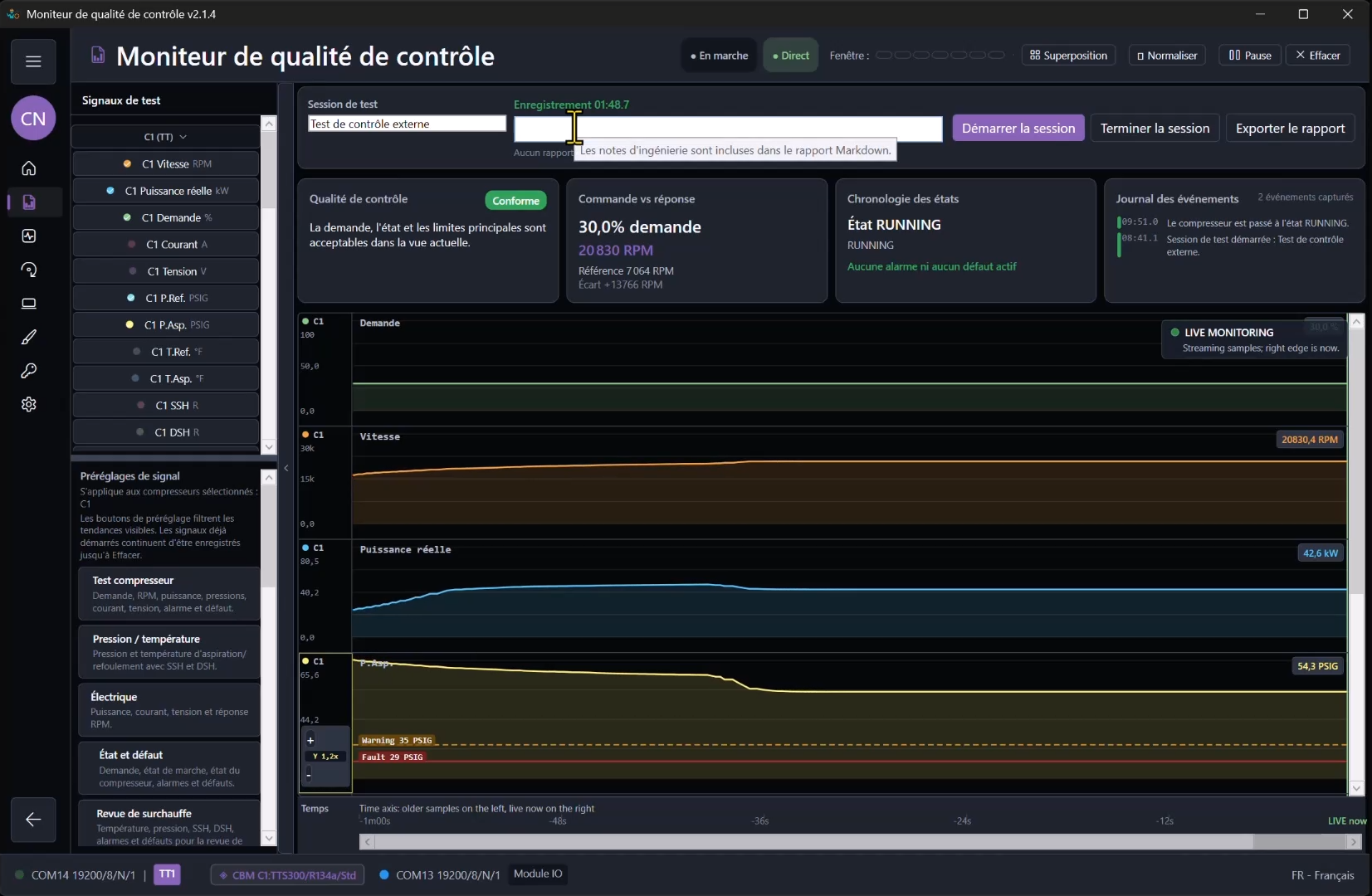

Essai d’intégrité et de qualité de commande

Essai d’intégrité et de qualité de commande

Définissez plages et voies temporelles, exécutez l’installation intégrée active et conservez les preuves mesurées.

Agir

Passer de la compréhension à l’action.

Demandez l’installateur, suivez les guides ou consultez les tarifs.
