M ModbusSimSimulación y prueba de sistemas HVAC
EN FR DE ES ZH
Simulación y prueba de sistemas HVAC

Configure el sistema HVAC. Conecte el controlador. Valide el comportamiento.

ModbusSim crea un modelo de sistema editable a partir de compresores, circuitos, circuitos de agua, E/S, puntos de protocolo y Signal Logic, y luego lo ejecuta con un PLC o controlador externo antes de la puesta en marcha.

Explorar el flujo del sistemaAbrir el flujo de prueba
1. Configurar dispositivos y endpoints orientados al PLC
2. Construir y ajustar el sistema HVAC modular
3. Aplicar topología → Compilar → Revisar/Activar
4. Ejecutar el plan Plant Test y exportar evidencia

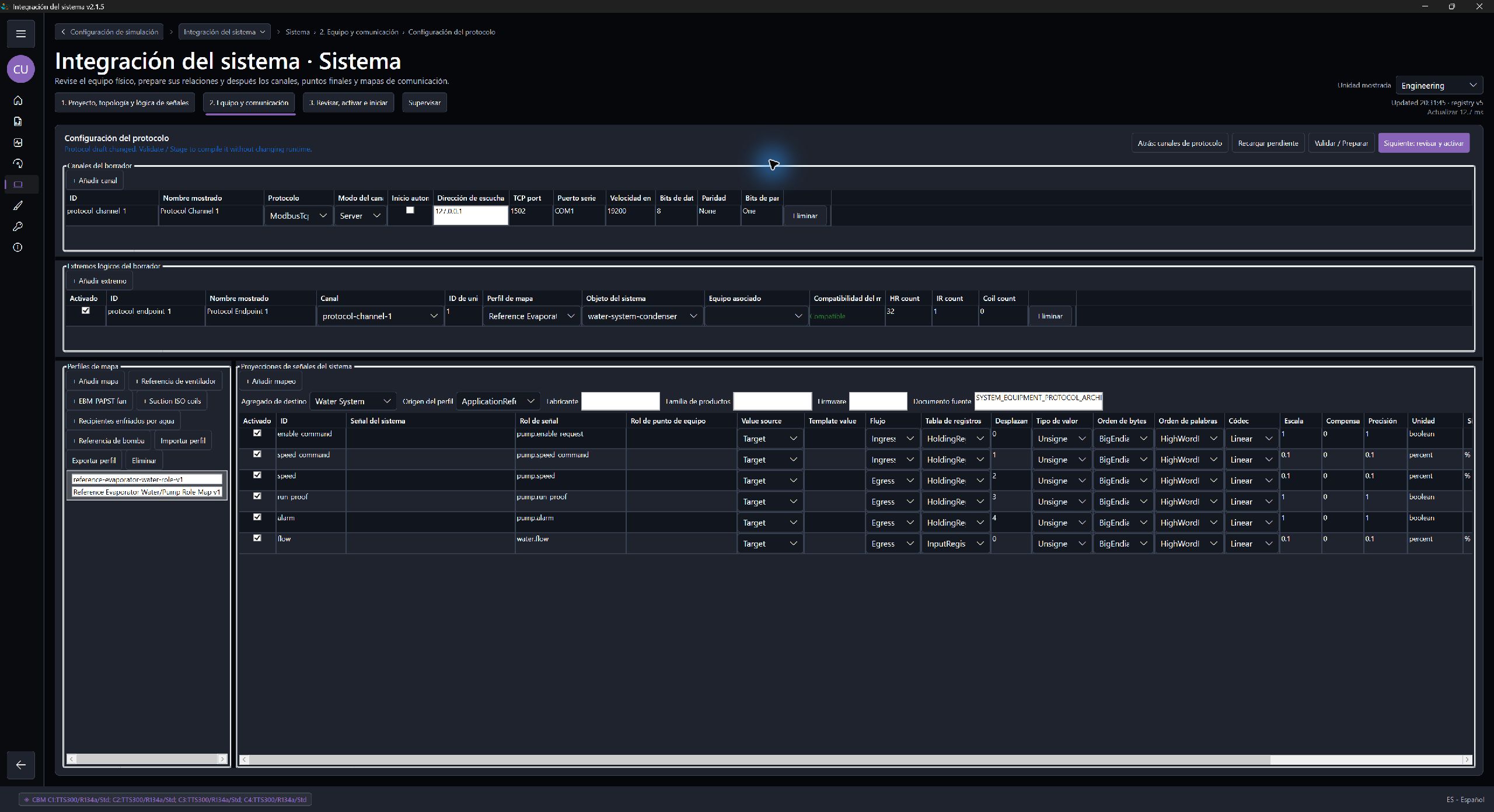

Arquitectura del controlador a la planta

Una ruta de intercambio configurada desde el comando del PLC hasta la respuesta HVAC.

Aloje endpoints Modbus en un adaptador virtual o físico, asigne los datos del controlador a puntos canónicos del sistema y devuelva la respuesta de la planta simulada mediante los mapas de registros configurados.

  1. PLC01

    PLC o controlador externo

    Envía comandos y lee la respuesta simulada.

  2. TCP / RTU02

    Endpoints Modbus TCP o RTU

    Vinculan Unit IDs y mapas configurados con un adaptador virtual o físico.

  3. PUNTOS03

    Puntos canónicos y propiedad del sistema

    Normalizan valores, dirección, unidades y autoridad de escritura.

  4. HVAC04

    Planta HVAC modular y comportamiento

    Ejecuta la lógica de los equipos conectados y la respuesta configurada de los compresores.

  5. TEST05

    Evidencia de Plant Test

    Evalúa tendencias, tiempos, criterios, resultados y el informe.

Sistema modular editable

Edite el comportamiento del sistema, no solo la lista de dispositivos.

Componga módulos conectados para compresores, circuitos, bombas, torres, economizadores, E/S, alarmas y adaptadores de protocolo. Ajuste parámetros, asignaciones de puntos, constantes y Signal Logic para representar el sistema bajo prueba.

TOPOLOGÍA01

Topología del sistema

Organice los equipos de planta y sus relaciones.

  • Compresores
  • Circuitos
  • Bombas
  • Torres
  • Economizadores
PROTOCOLO / E/S02

Protocolo y E/S

Asigne registros orientados al PLC y puntos físicos o virtuales.

  • TCP / RTU
  • Unit IDs
  • Mapas de registros
  • Puntos E/S
SIGNAL LOGIC03

Lógica reutilizable

Ajuste parámetros o conserve módulos personalizados separados.

  • Parámetros
  • Asignaciones de puntos
  • Constantes
  • Signal Logic
Flujo controlado

Configure, apruebe, ejecute y pruebe en un orden estable.

Pase de las interfaces del controlador a una planta activada explícitamente y al Plant Test correspondiente sin alterar la secuencia de ingeniería.

Planes Plant Test

Convierta el comportamiento del sistema en un plan de prueba repetible.

Cargue o edite un plan .modbustest, ejecute fases temporizadas contra el proyecto de System Integration activo, evalúe criterios medibles y conserve tendencias, eventos, resultados y el informe de evidencias.

Fases temporizadasCriterios de aceptaciónTendencias temporalesAprobado / Fallido / IncompletoPaquete de evidencias
Abrir el flujo de pruebas
ESPACIO PLANT TEST ACTUAL
Editor de planes Plant Test con puntos de diseño del sistema, fases temporizadas y criterios de aceptación.
EVIDENCIA DE PRUEBA

Una ejecución, evidencia duradera

El plan activo conserva muestras medidas, eventos, resultados de criterios y el informe generado.

APROBADOCriterios cumplidos
FALLIDODesviación registrada
INCOMPLETOInterrumpido o no coincidente
Próximo paso

Lleve el modelo del sistema a la prueba del controlador.

Explore el producto, consulte la documentación de ingeniería o solicite el instalador de Windows para un entorno de evaluación.

Explorar productoAbrir documentaciónSolicitar instalador
