Installieren, Projekt vorbereiten und Reglerverbindung prüfen.
ModbusSim installieren, Geräte auswählen, einen physischen, virtuellen oder Loopback-Adapter binden und den ersten steuerungsseitigen Modbus-Endpunkt bestätigen.
ModbusSim installieren und öffnen
Windows-Installationsprogramm anfordern, installieren und ModbusSim in der dauerhaften Starter-Edition mit allen Werkzeugen öffnen. Nur für kostenpflichtige Nutzung oder die optionale Engineering-Testlizenz einen Schlüssel aktivieren.
E/A-Module und Verdichter auswählen
Engineering erstellt das Geräteinventar; Starter erlaubt dies zum Lernen und Evaluieren. Öffnen Sie mit Test ein vorbereitetes Projekt. Prüfen Sie Verdichtermodelle, Kältemittel, Verhaltensauswahl und erforderliche E/A-Module.
Ersten SPS-seitigen Endpunkt erstellen

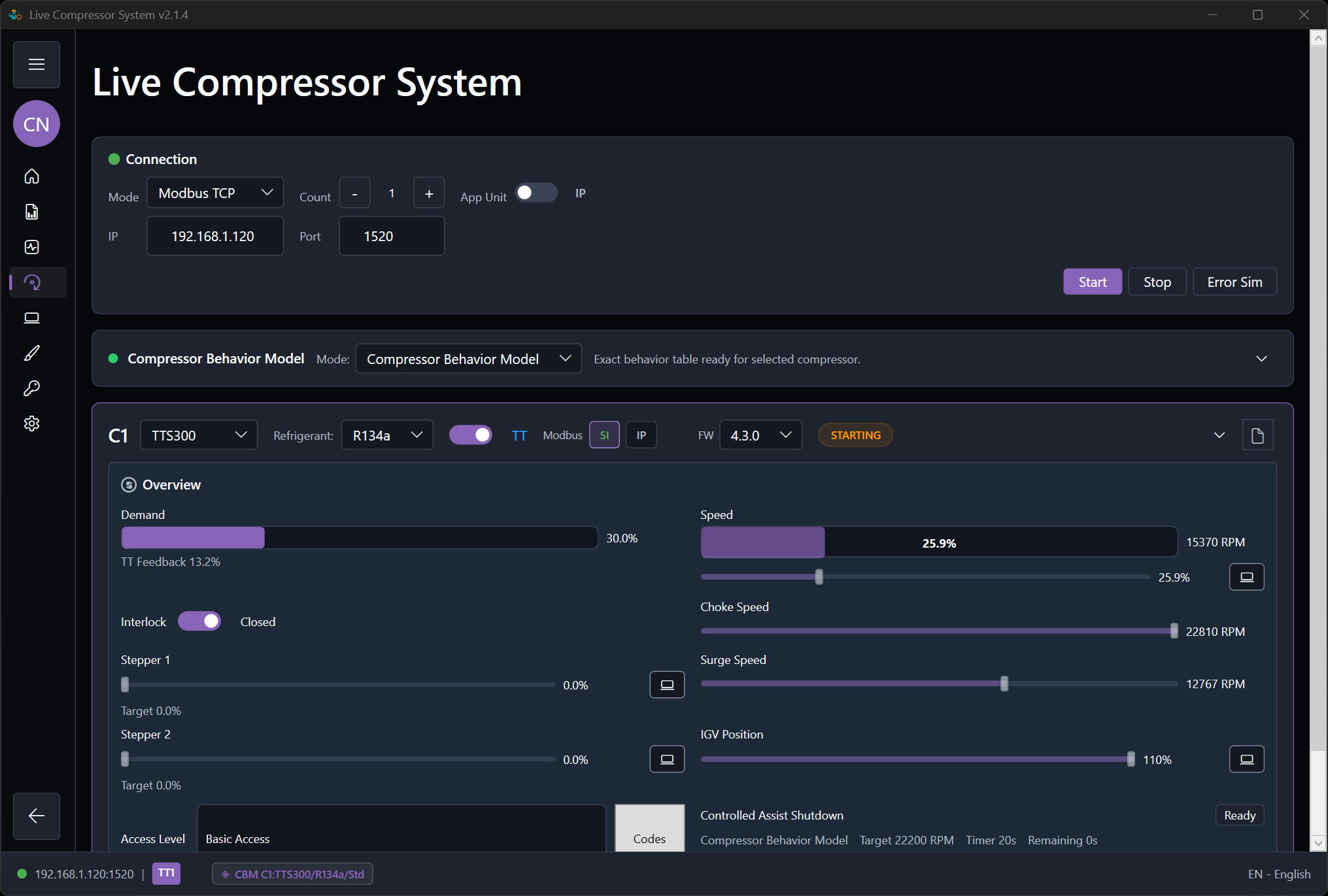

Einen Modbus-TCP-Endpunkt an den vorgesehenen physischen, virtuellen oder Loopback-Adapter binden, Unit ID und Registerabbildprofil festlegen und danach den Austausch von Befehlen und Rückmeldungen mit der externen Steuerung bestätigen. RTU verwenden, wenn das Projekt einen seriellen Pfad benötigt.
Projekt vor dem Test vorbereiten
Bereiten Sie Auslegung und Geräte im Entwurf vor, validieren und prüfen Sie ihn und aktivieren Sie ausdrücklich. Bestätigen Sie Endpunkte und Reglerbereitschaft vor dem Test. Beim Bearbeiten der Anlagenkonfiguration muss die Kommunikation noch nicht aktiv sein.
Workflow-Screenshots
Nutzen Sie die lokalisierten Ansichten parallel zur Anleitung.
