拓扑01
系统拓扑
安排机组设备及其连接关系。
- 压缩机
- 回路
- 泵
- 冷却塔
- 经济器
从控制器到机组的系统架构
从 PLC 指令到 HVAC 响应，使用一条已配置的数据交换路径。
在虚拟或物理适配器上托管 Modbus 端点，将控制器数据映射到规范化系统点，并通过已配置的寄存器映射返回仿真机组响应。
- PLC01
外部 PLC 或控制器
发送指令并读取仿真反馈。
- TCP / RTU02
Modbus TCP 或 RTU 端点
把已配置的 Unit ID 和映射绑定到虚拟或物理适配器。
- POINTS03
规范化系统点与输出所有权
统一数值、方向、单位和写入权限。
- HVAC04
模块化 HVAC 机组与行为
运行相连设备逻辑和已配置的压缩机响应。
- TEST05
Plant Test 证据
评估趋势、时序、判定标准、结果和报告。
可编辑的模块化系统
编辑系统行为，而不只是设备列表。
为压缩机、回路、泵、冷却塔、经济器、I/O、报警和协议适配器组合相连模块。调节参数、点映射、常量和 Signal Logic，使其匹配被测系统。
协议 / I/O02
协议与 I/O
映射面向 PLC 的寄存器以及物理或虚拟点。
- TCP / RTU
- Unit ID
- 寄存器映射
- I/O 点
SIGNAL LOGIC03
可复用逻辑
调节参数或保留分离的自定义模块。
- 参数
- 点映射
- 常量
- Signal Logic
受控工作流程
按照稳定顺序配置、批准、运行和测试。
从控制器接口推进到明确激活的机组和匹配的 Plant Test，同时保持工程顺序不变。
01连接
连接
定义设备清单以及 Modbus TCP 或 RTU 端点。
打开连接设置↗02集成
集成
配置模块化机组和可编辑的 Signal Logic。
配置 System Integration↗03激活
激活
应用拓扑 → 编译 → 审查/激活。
查看激活安全流程↗04测试
测试
运行匹配的 Plant Test 计划并导出证据。
打开测试工作流程↗Plant Test 计划
将系统行为转化为可重复执行的测试计划。
加载或编辑 .modbustest 计划，在当前 System Integration 项目上运行定时阶段，评估可测量的判定条件，并保留趋势、事件、结果和证据报告。
定时阶段验收条件时序趋势通过 / 失败 / 未完成证据包
打开测试工作流当前 PLANT TEST 工作区
测试证据
一次运行，持久证据
当前计划会保存测量样本、事件、条件结果和生成的报告。
通过符合判定条件
失败已记录偏差
未完成运行中断或项目不匹配
应用证据
五个应用界面，一条从控制器到机组的测试路径。
配置机组、管理设备、批准系统行为、交换实时 Modbus 数据并保存 Plant Test 证据。
配置模块化 HVAC 机组
在可移植机组项目中组合压缩机、回路、水循环、设备和协议适配器。

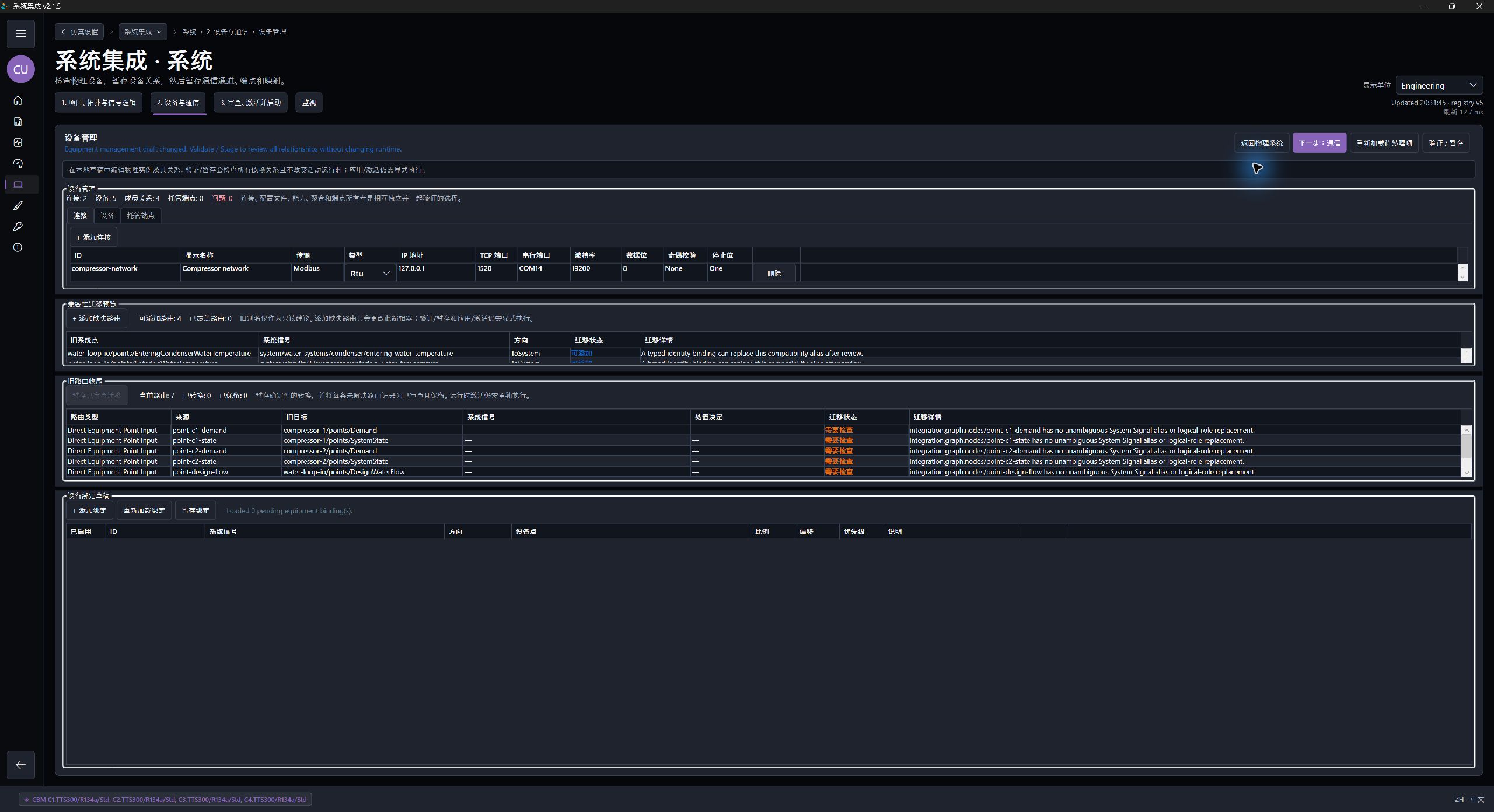

管理设备和通信连接
在暂存草稿前检查本地连接、设备关系、迁移状态和可编辑的设备绑定。
审查并激活 Signal Logic
检查已编译的信号图，并在更改进入运行时之前执行 Review / Activate。

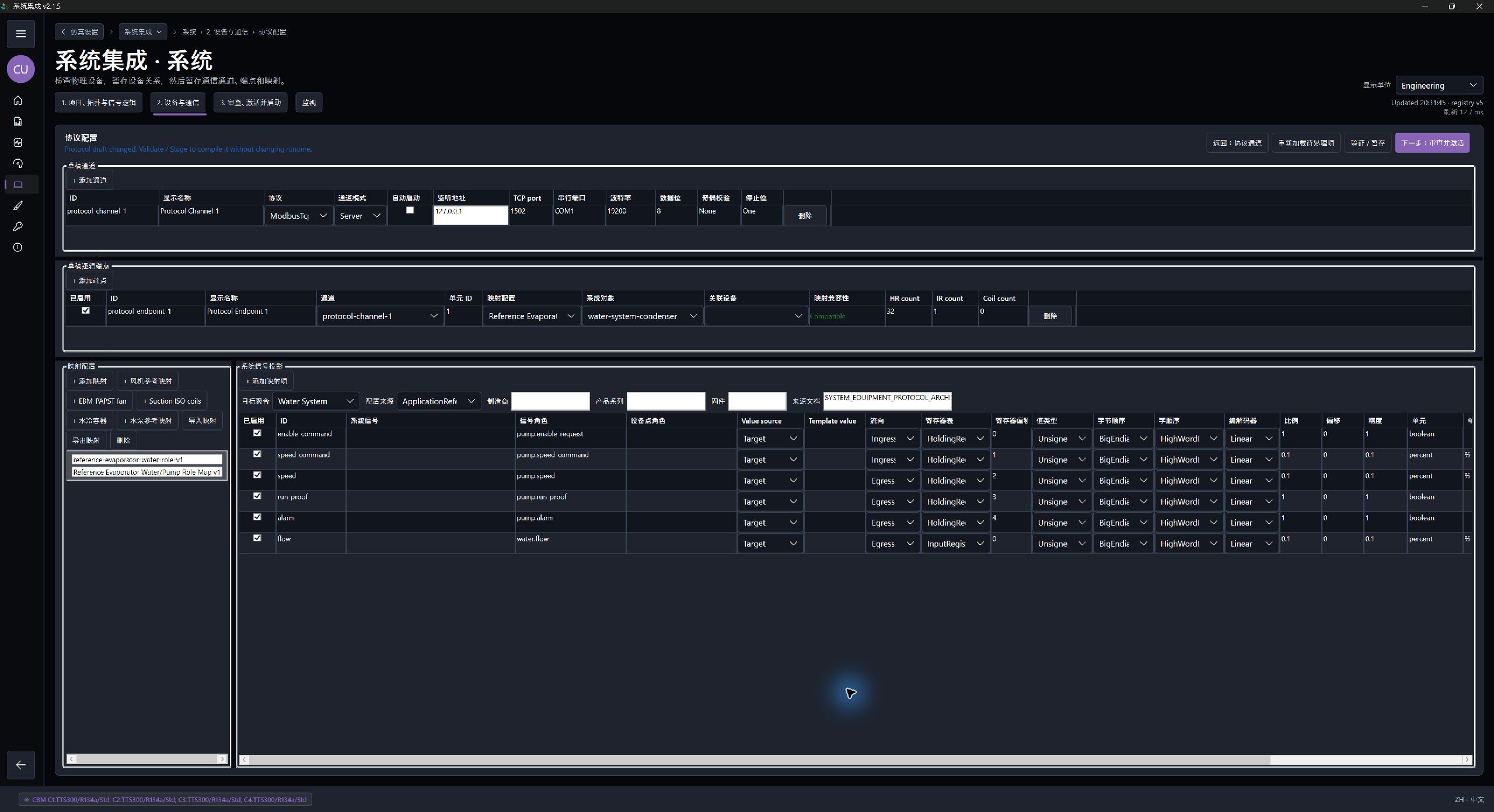

通过协议端点交换命令和反馈
托管 Modbus TCP 通道，绑定 Unit ID 和寄存器映像，并通过虚拟机组适配器观察外部写入。
运行 Plant Test 计划并审查证据
在当前项目上执行定时阶段、评估条件，并保留趋势、事件、结果和报告。
