Simulation et test de systèmes CVC

Construisez le système CVC. Connectez le contrôleur. Validez son comportement.

ModbusSim crée un modèle système modifiable à partir des compresseurs, circuits, boucles d’eau, E/S, points de protocole et de Signal Logic, puis l’exécute avec un automate ou contrôleur externe avant la mise en service.

Explorer le workflow systèmeOuvrir le workflow de test
1. Configurer les appareils et les points de terminaison côté automate
2. Construire et régler le système CVC modulaire
3. Appliquer la topologie → Compiler → Réviser/Activer
4. Exécuter le plan Plant Test et exporter les preuves
Architecture du contrôleur à l’installation

Un chemin d’échange configuré, de la commande automate à la réponse CVC.

Hébergez les points Modbus sur un adaptateur virtuel ou physique, mappez les données du contrôleur vers des points système canoniques et renvoyez la réponse simulée par les tables de registres configurées.

  1. PLC01

    Automate ou contrôleur externe

    Envoie les commandes et lit le retour simulé.

  2. TCP / RTU02

    Points de terminaison Modbus TCP ou RTU

    Associent les Unit IDs et tables configurés à un adaptateur virtuel ou physique.

  3. POINTS03

    Points système canoniques et propriété

    Normalisent les valeurs, le sens, les unités et l’autorité d’écriture.

  4. CVC04

    Installation CVC modulaire et comportement

    Exécute la logique des équipements connectés et la réponse configurée des compresseurs.

  5. TEST05

    Preuves Plant Test

    Évalue les tendances, les délais, les critères, les résultats et le rapport.

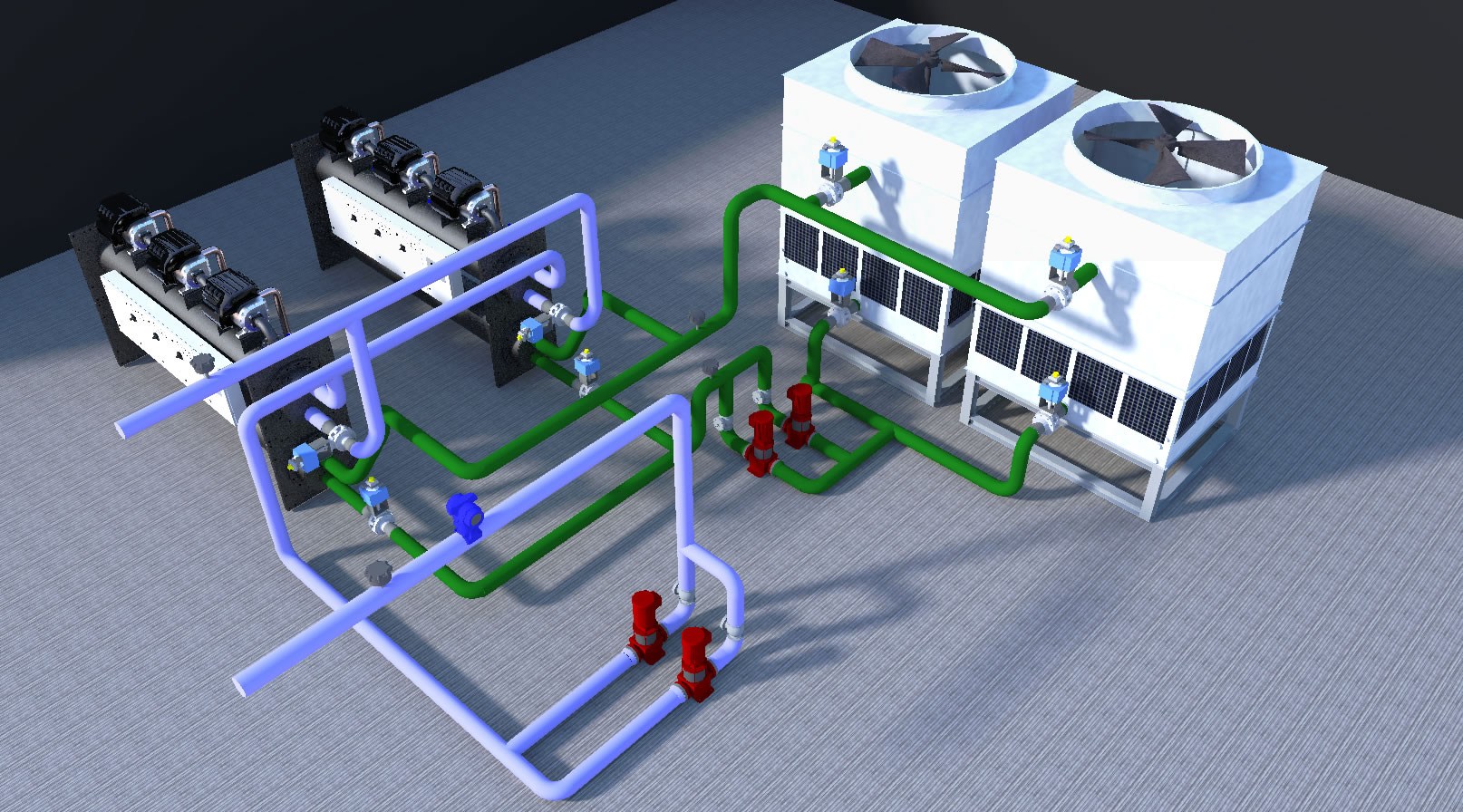

Système modulaire modifiable

Modifiez le comportement du système, pas seulement la liste des appareils.

Composez des modules connectés pour les compresseurs, circuits, pompes, tours, économiseurs, E/S, alarmes et adaptateurs de protocole. Réglez les paramètres, mappings de points, constantes et Signal Logic selon le système testé.

TOPOLOGIE01

Topologie du système

Organisez les équipements de l’installation et leurs relations.

  • Compresseurs
  • Circuits
  • Pompes
  • Tours
  • Économiseurs
PROTOCOLE / E/S02

Protocole et E/S

Mappez les registres côté automate et les points physiques ou virtuels.

  • TCP / RTU
  • Unit IDs
  • Tables de registres
  • Points E/S
SIGNAL LOGIC03

Logique réutilisable

Réglez les paramètres ou conservez les modules personnalisés détachés.

  • Paramètres
  • Mappings de points
  • Constantes
  • Signal Logic
Workflow contrôlé

Configurez, approuvez, exécutez et testez dans un ordre stable.

Passez des interfaces du contrôleur à une installation explicitement activée et au Plant Test correspondant sans modifier la séquence d’ingénierie.

Plans Plant Test

Transformez le comportement du système en plan de test répétable.

Chargez ou modifiez un plan .modbustest, exécutez des phases temporisées sur le projet System Integration actif, évaluez des critères mesurables et conservez les tendances, événements, résultats et le rapport de preuves.

Phases temporiséesCritères d’acceptationTendances temporellesRéussite / Échec / IncompletDossier de preuves
Ouvrir le workflow de test
ESPACE PLANT TEST ACTUEL
Éditeur de plan Plant Test présentant les points de conception du système, les phases temporisées et les critères d’acceptation.
PREUVES DE TEST

Une exécution, des preuves durables

Le plan actif conserve les échantillons mesurés, les événements, les résultats des critères et le rapport généré.

RÉUSSITECritères satisfaits
ÉCHECÉcart enregistré
INCOMPLETExécution interrompue ou non concordante
Étape suivante

Passez du modèle système au test du contrôleur.

Explorez le produit, suivez la documentation d’ingénierie ou demandez l’installateur Windows pour votre environnement d’évaluation.

Explorer le produitOuvrir la documentationDemander l’installateur
